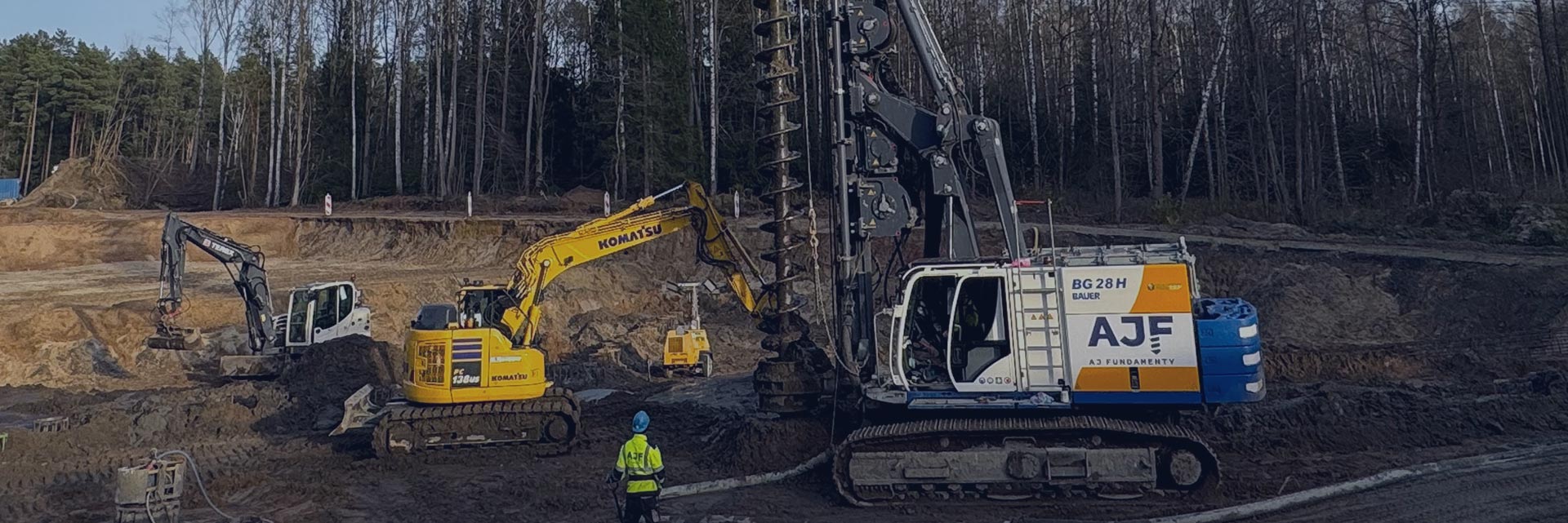

Pale CFA – Pale wiercone świdrem ciągłym (Continuous Flight Auger)
Pale CFA formowane są w gruncie za pomocą ciągłego świdra ślimakowego, Nazwa pali CFA pochodzi od pierwszych liter nazwy w języku angielskim „Continuous Flight Auger Piles”. Czasami w publikacjach pojawia się spolszczona nazwa tych pali FSC, czyli „Formowane Świdrem Ciągłym”Charakterystyka

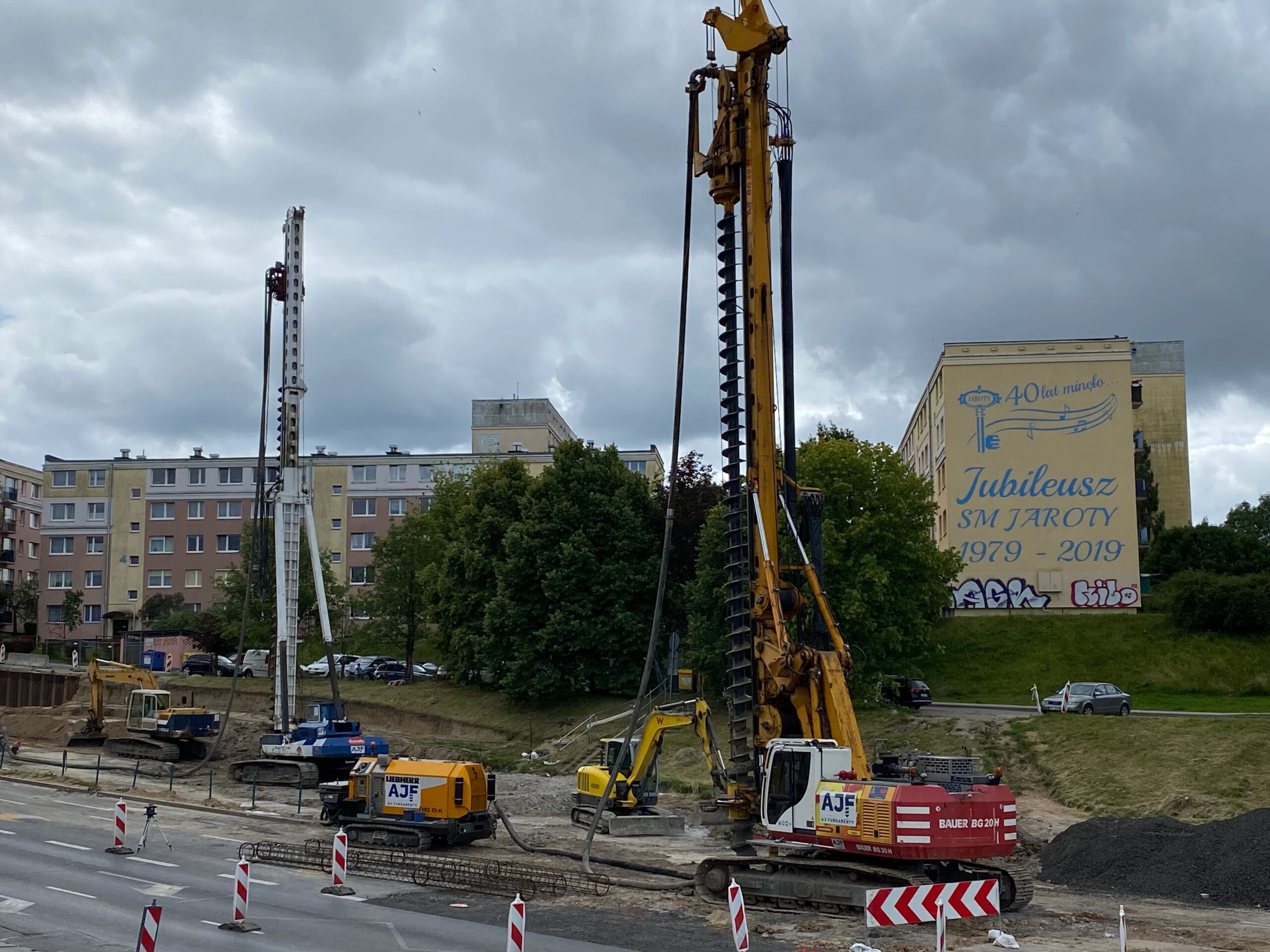

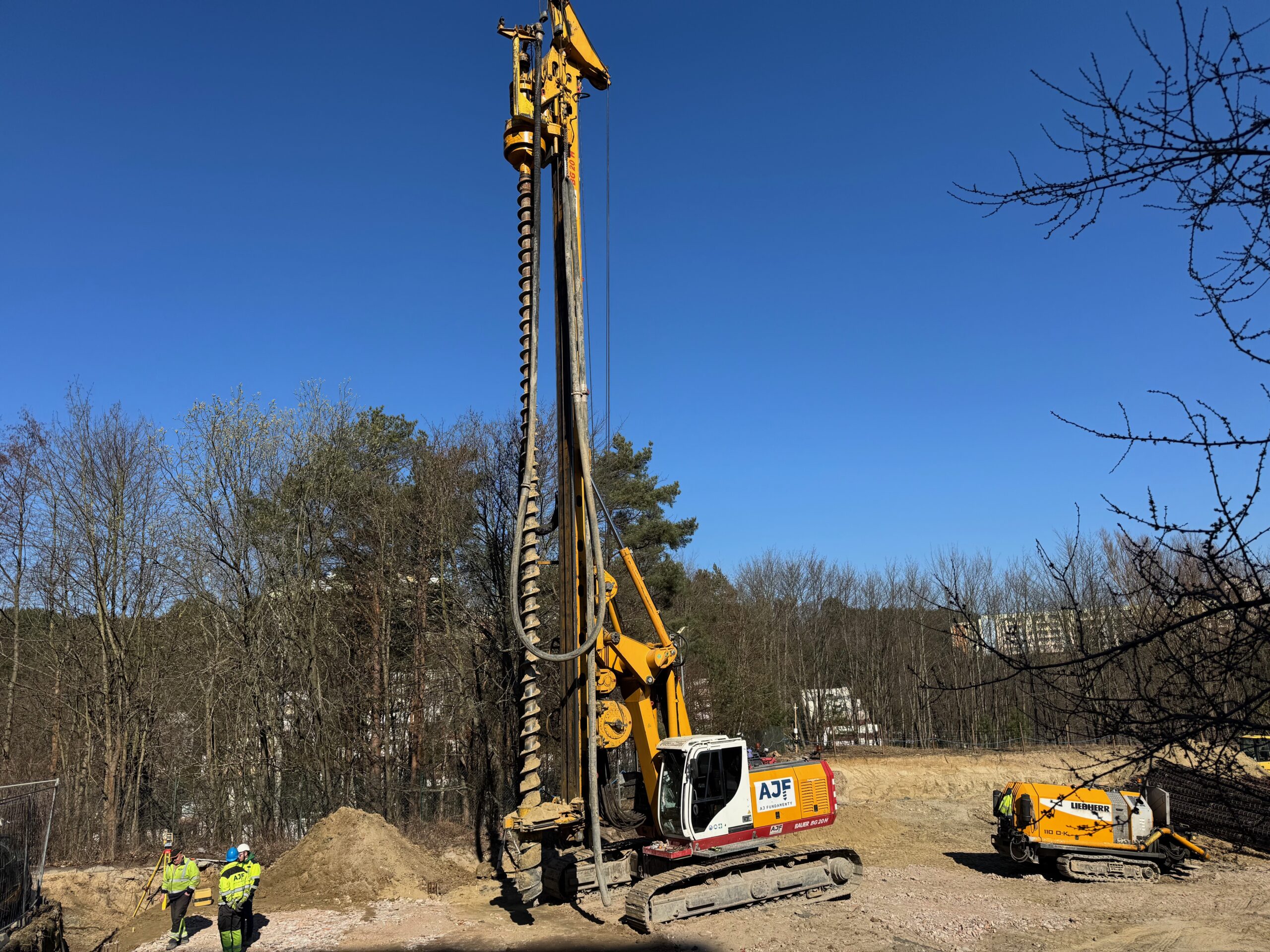

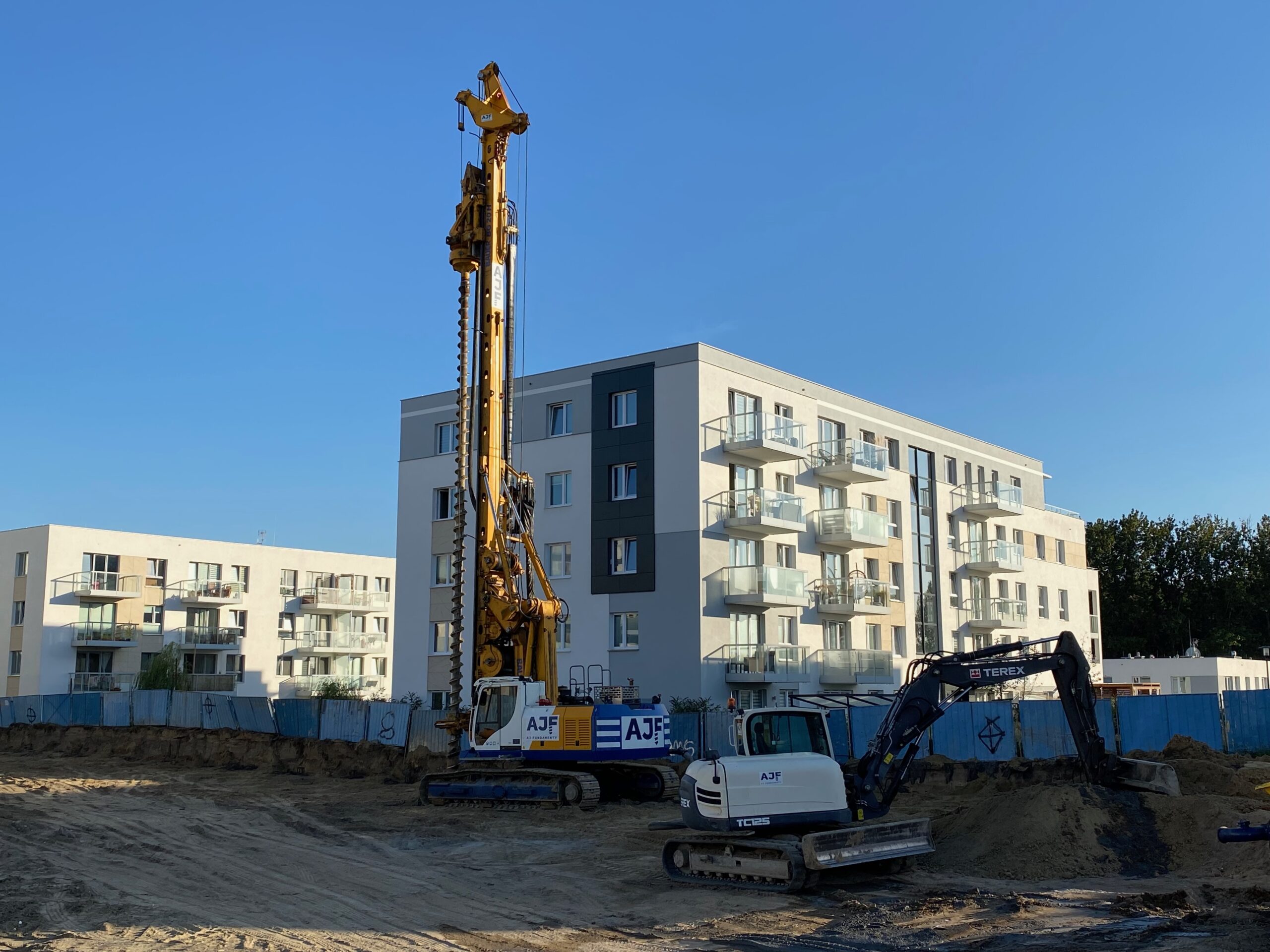

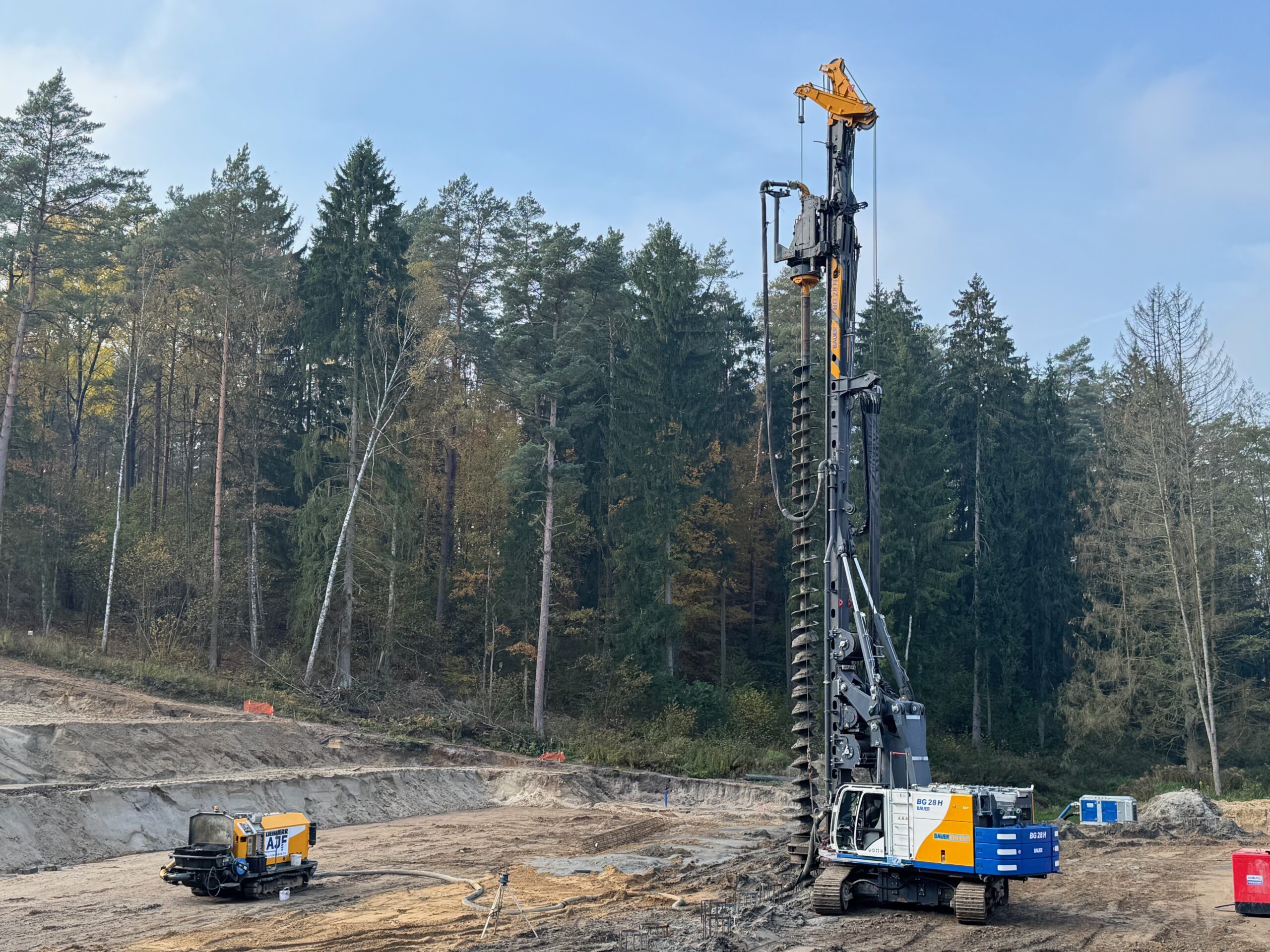

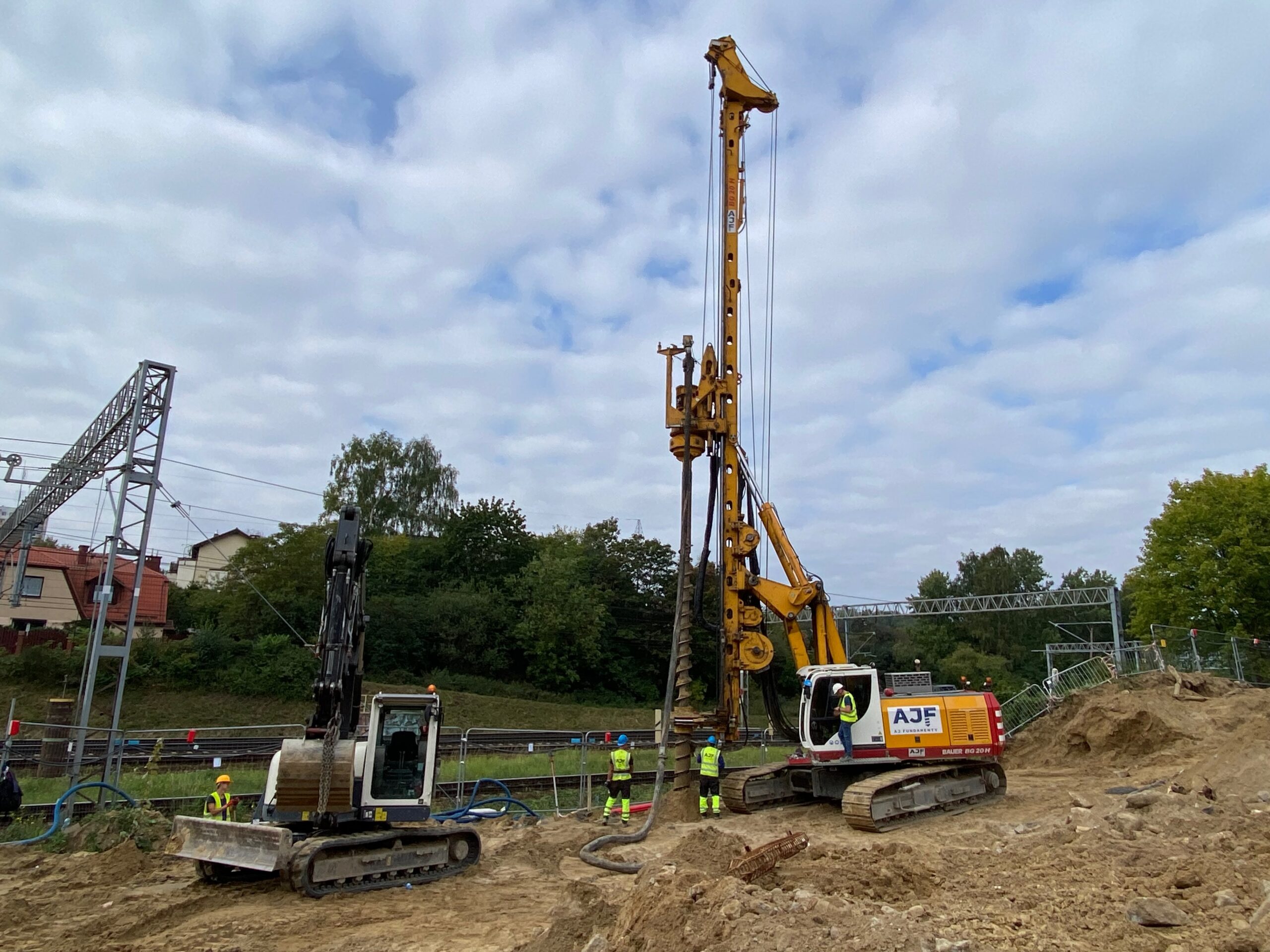

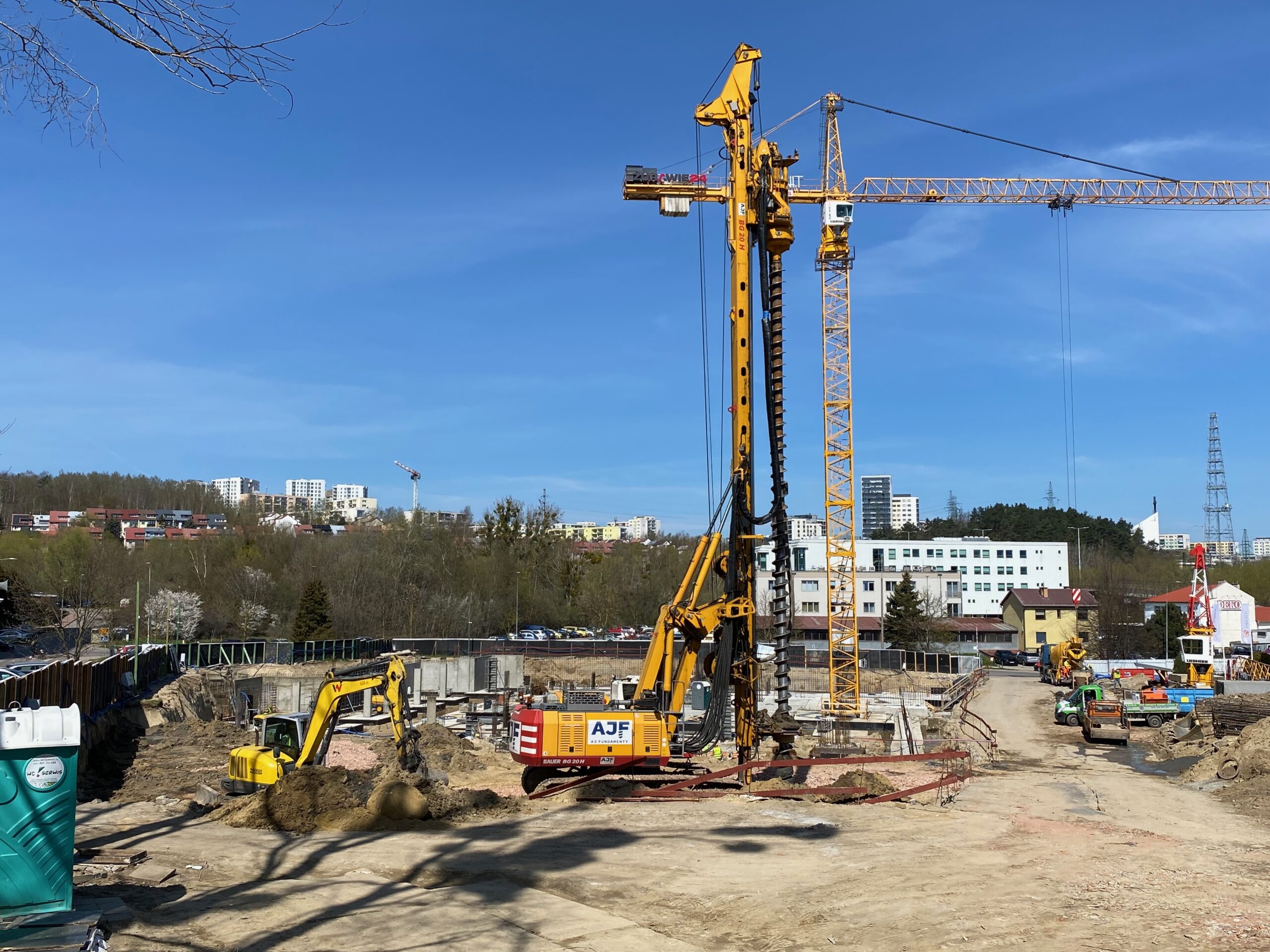

Pale CFA zaliczane są do pali wierconych. Wykonuje się je w jednym cyklu produkcyjnym, bez wyciągania narzędzia wiercącego z gruntu. W pierwszym etapie wwierca się w grunt ciągły świder ślimakowy na głębokość odpowiadającą pełnej długości pala. Urobek, który znajduje się na talerzach świdra zapewnia stateczność otworu, zabezpiecza przed zawaleniem. W drugim etapie, po osiągnięciu przez świder wymaganej głębokości, następuje formowanie trzonu pala, poprzez pompowanie mieszanki betonowej od dołu przez przewód rdzeniowy znajdujący się w centralnej części świdra z równoczesnym podciąganiem świdra do góry.

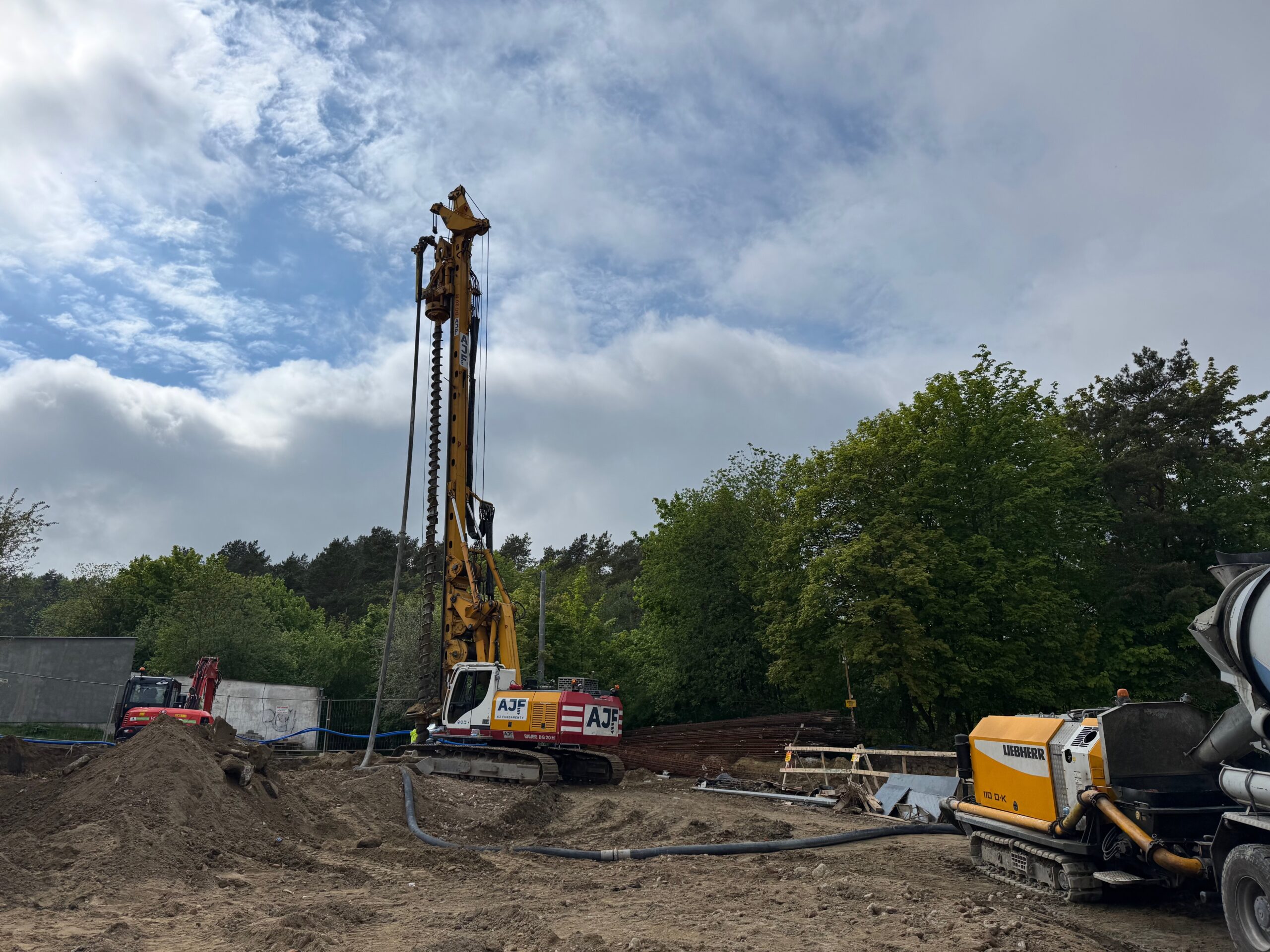

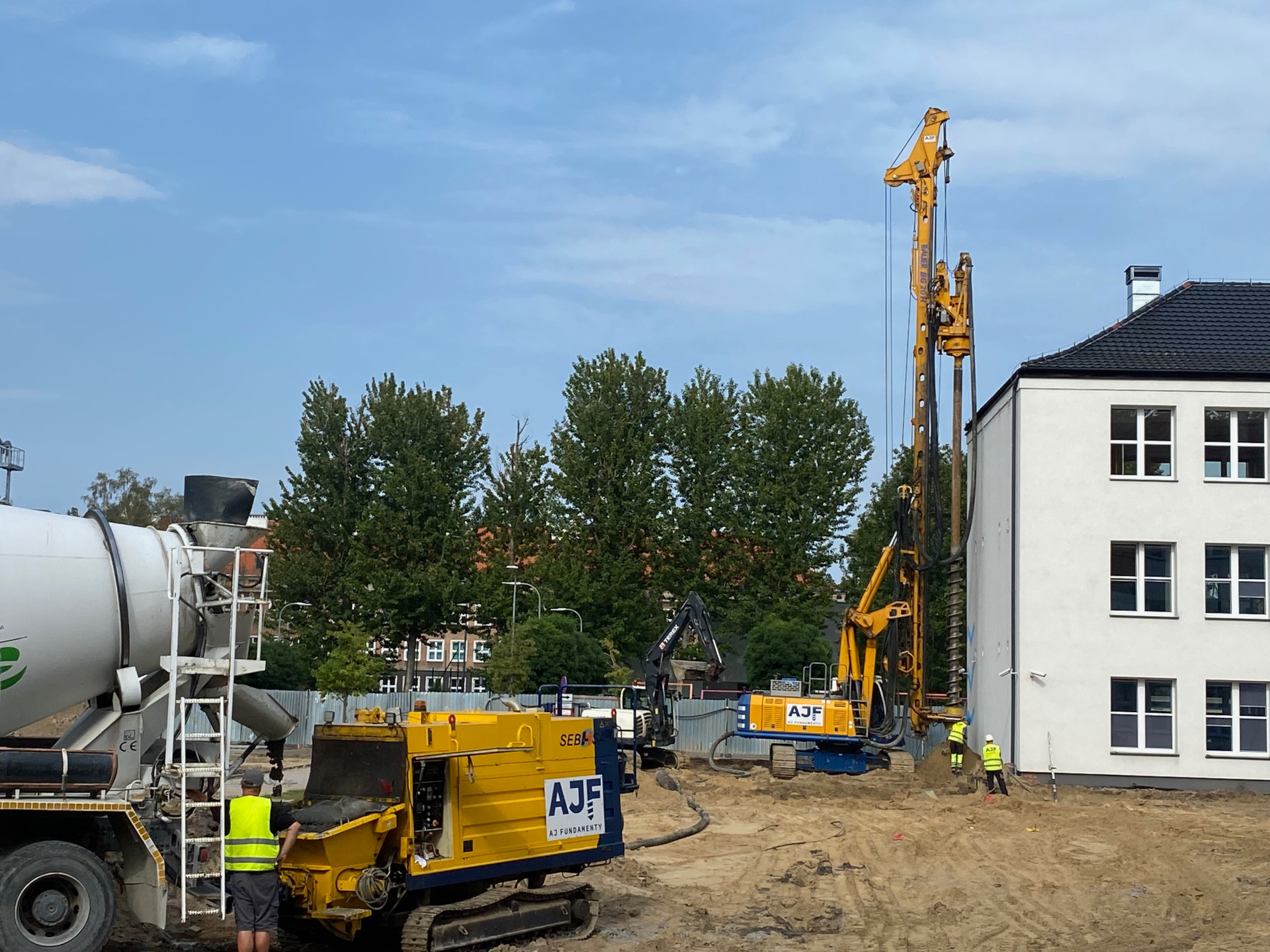

Pompowanie odbywa się za pomocą pompy do betonu połączonej z wiertnicą wężami gumowymi. Prędkość wyciągania świdra jest dostosowana do wydajności podawania mieszanki, tak aby przez cały czas formowania pala zapewnić wymagane jej nadciśnienie. Nadciśnienie mieszanki betonowej utrzymuje stateczność otworu i zapewnia dobre zespolenie trzonu pala z otaczającym gruntem. Po wyjęciu świdra w świeżą mieszankę betonową wprowadza się grawitacyjnie lub za pomocą lekkiego wibratora kosz zbrojeniowy lub kształtownik stalowy. Istnieje możliwość wbudowania zbrojenia na całkowitej długości pala.
Najczęściej stosowane średnice pali CFA: 400, 500, 600, 800, 1000 oraz 1500mm.
Standardy jakości
W czasie formowania pala CFA w gruncie system komputerowy zainstalowany na wiertnicy umożliwia ciągłą kontrolę i rejestrację parametrów wiercenia tj. kierunek nachylenia świdra, głębokość pogrążania świdra, prędkości obrotową, opór wiercenia oraz parametrów formowania pala tj. ciśnienia oraz objętości mieszanki betonowej.
Zastosowanie pali CFA:
- posadowienie budynków, innych obiektów budowlanych
- posadowienie obiektów inżynierskich w budownictwie komunikacyjnym
- posadowienie konstrukcji hydrotechnicznych
- zabezpieczenie głębokich wykopów (palisady, ścianki berlińskie, ścianki paryskie)
- zabezpieczenie osuwisk
- posadowienie ekranów akustycznych
Zalety pali CFA:
- możliwość wykonywania pali we wszystkich rodzajach gruntów
- możliwość wykonywania pali pionowych jak również pali ukośnych
- możliwość wykonywania pali do głębokości 30 metrów
- brak wibracji oraz wstrząsów w trakcie realizacji pali
- pale nie powodują szkodliwych oddziaływań dynamicznych na otoczenie i sąsiednie budynki
- małe natężenie hałasu w trakcie realizacji pali
- eliminacja rurowania otworu lub stosowania zawiesiny
- wysoka wydajność wynosząca 200-500 mb pala na zmianę
- tańsza technologia w porównaniu do pali wykonywanych w rurze osłonowej
- pale CFA Lambda – wykonywane świdrem ciągłym z dużą średnicą rury rdzeniowej
- pale VDW/CCFA – pale wykonywane świdrem ciągłym w osłonie rurowej
- pale CFA z iniekcją podstawy
