Kolumny DSM – Wgłębne Mieszania Gruntu (Deep Soil Mixing)
Kolumny DSM to metoda wzmocnienia podłoża gruntowego polegająca wykonaniu kolumn z cementogruntu poprzez mieszanie gruntu z dodatkiem spoiw np. cementu. Nazwa technologii DSM pochodzi od pierwszych liter nazwy w języku angielskim „Deep Soil Mixing” czyli „Wgłębne Mieszanie Gruntu”.
Charakterystyka

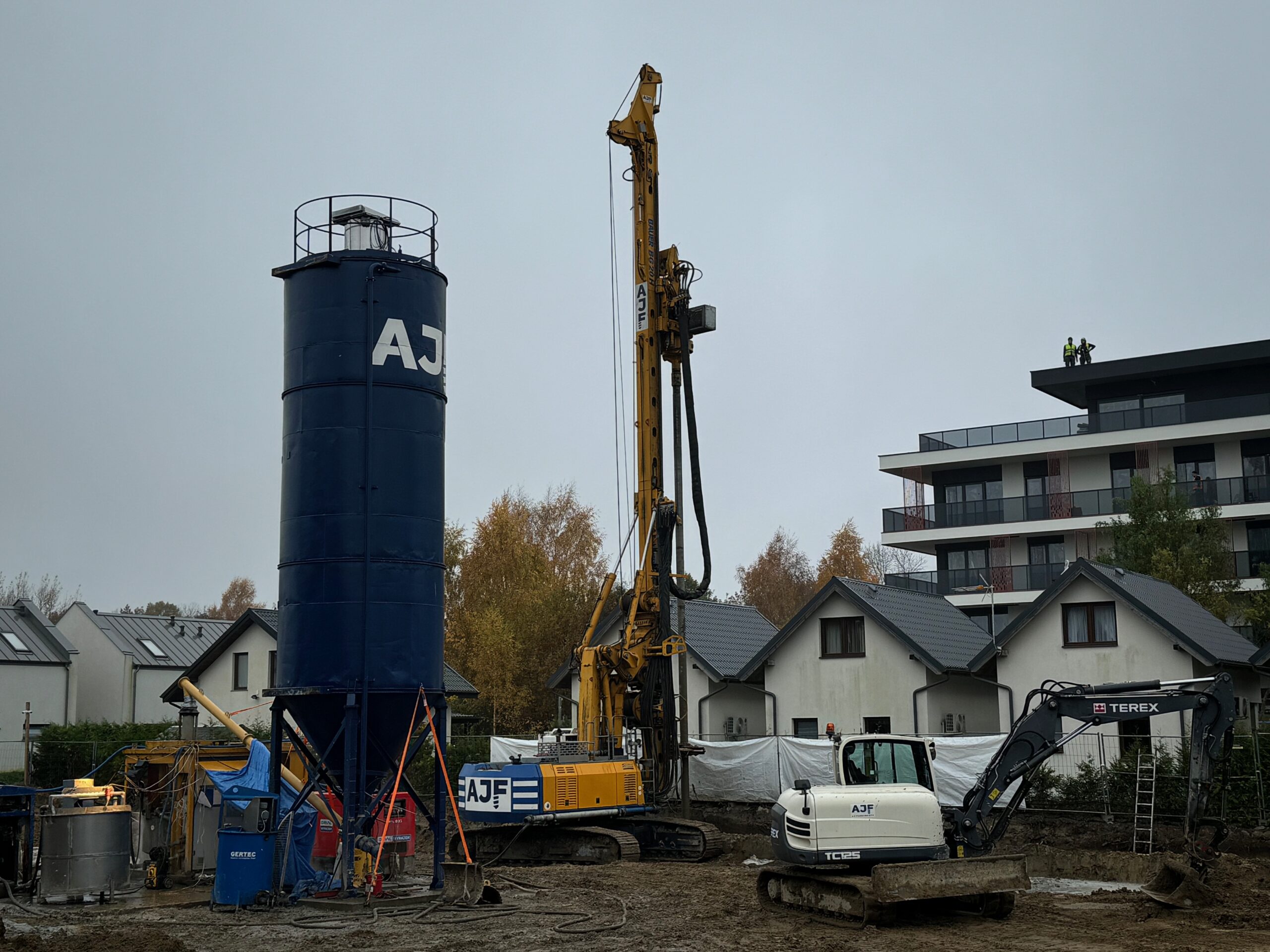

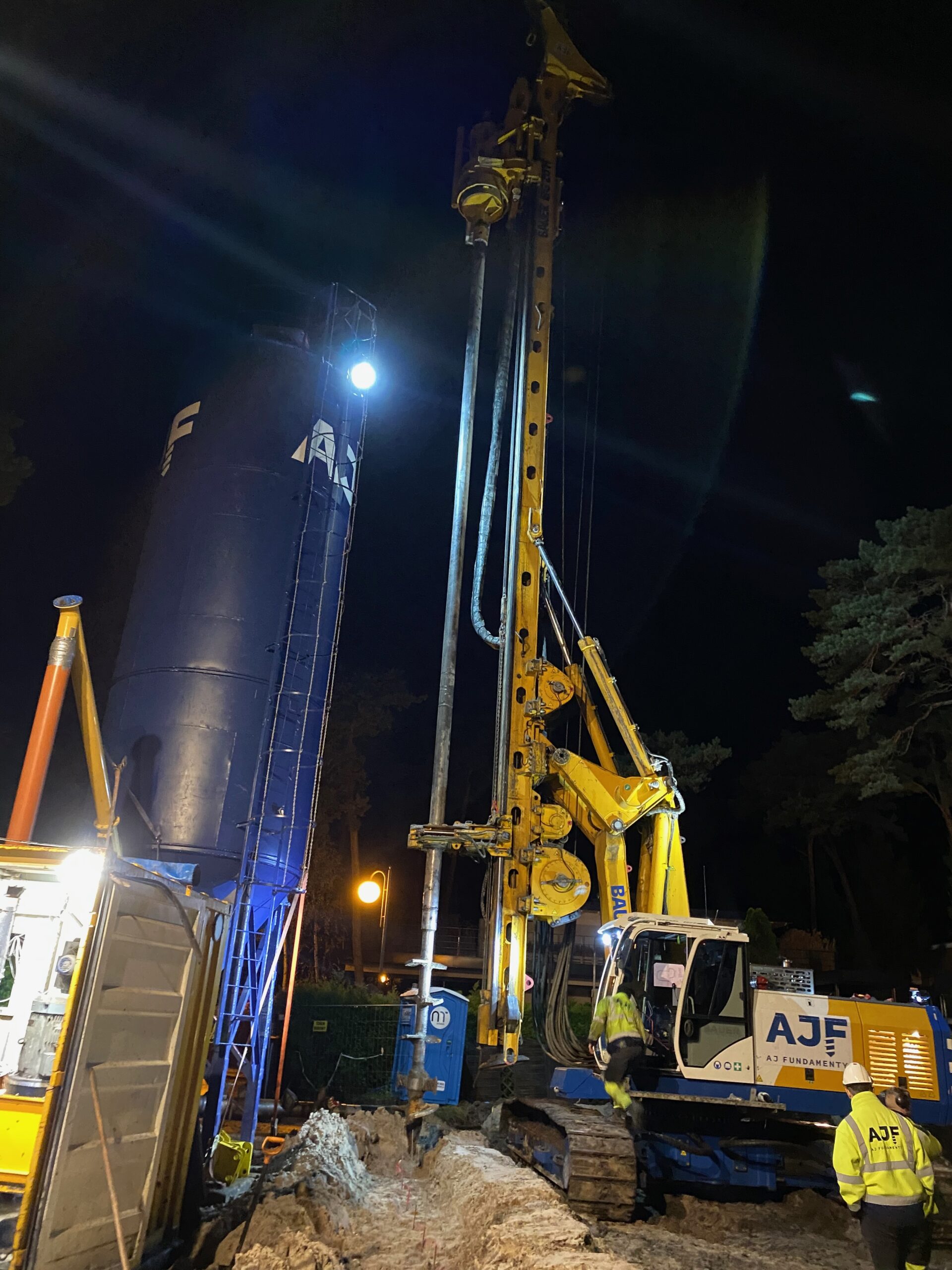

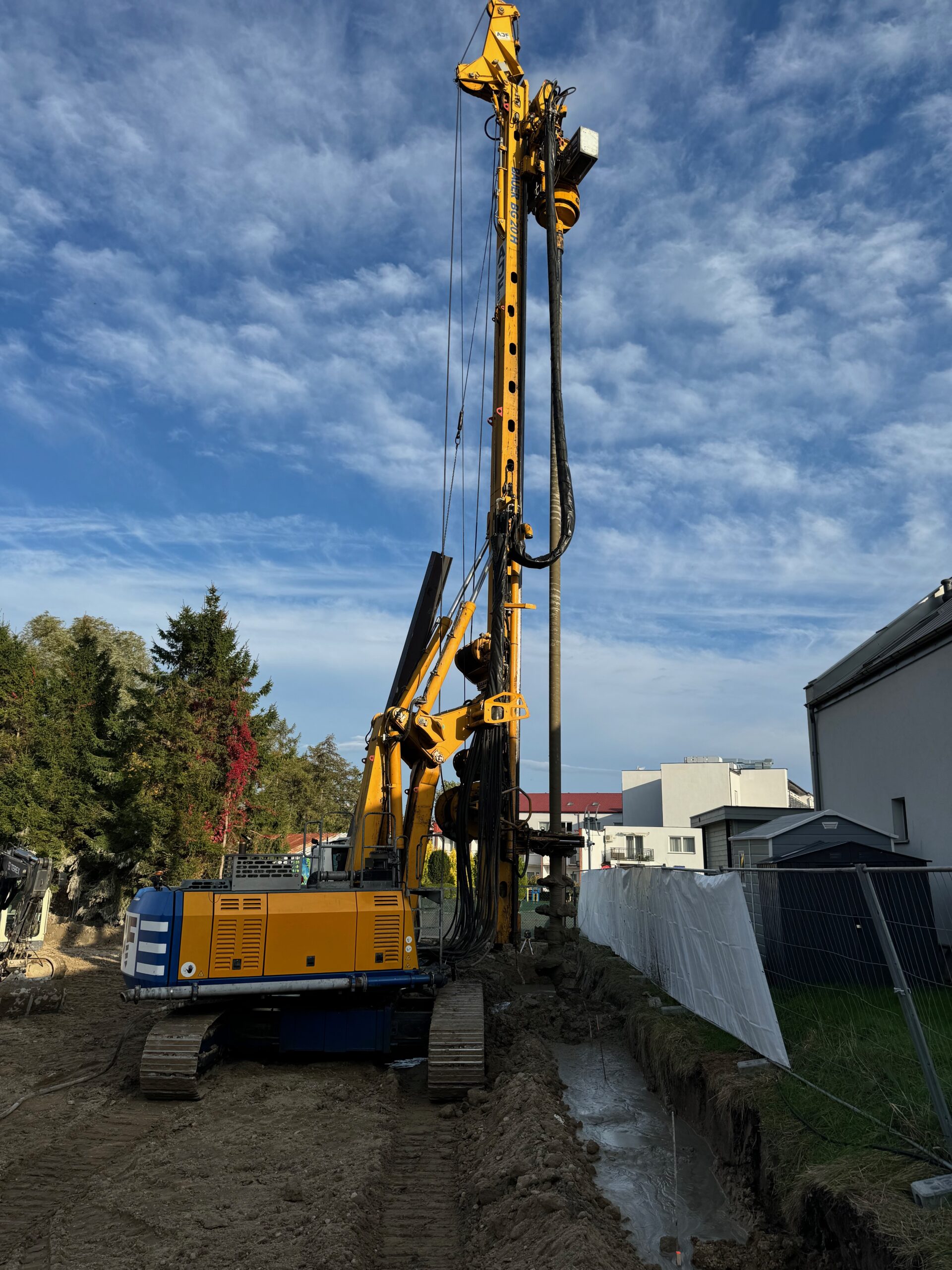

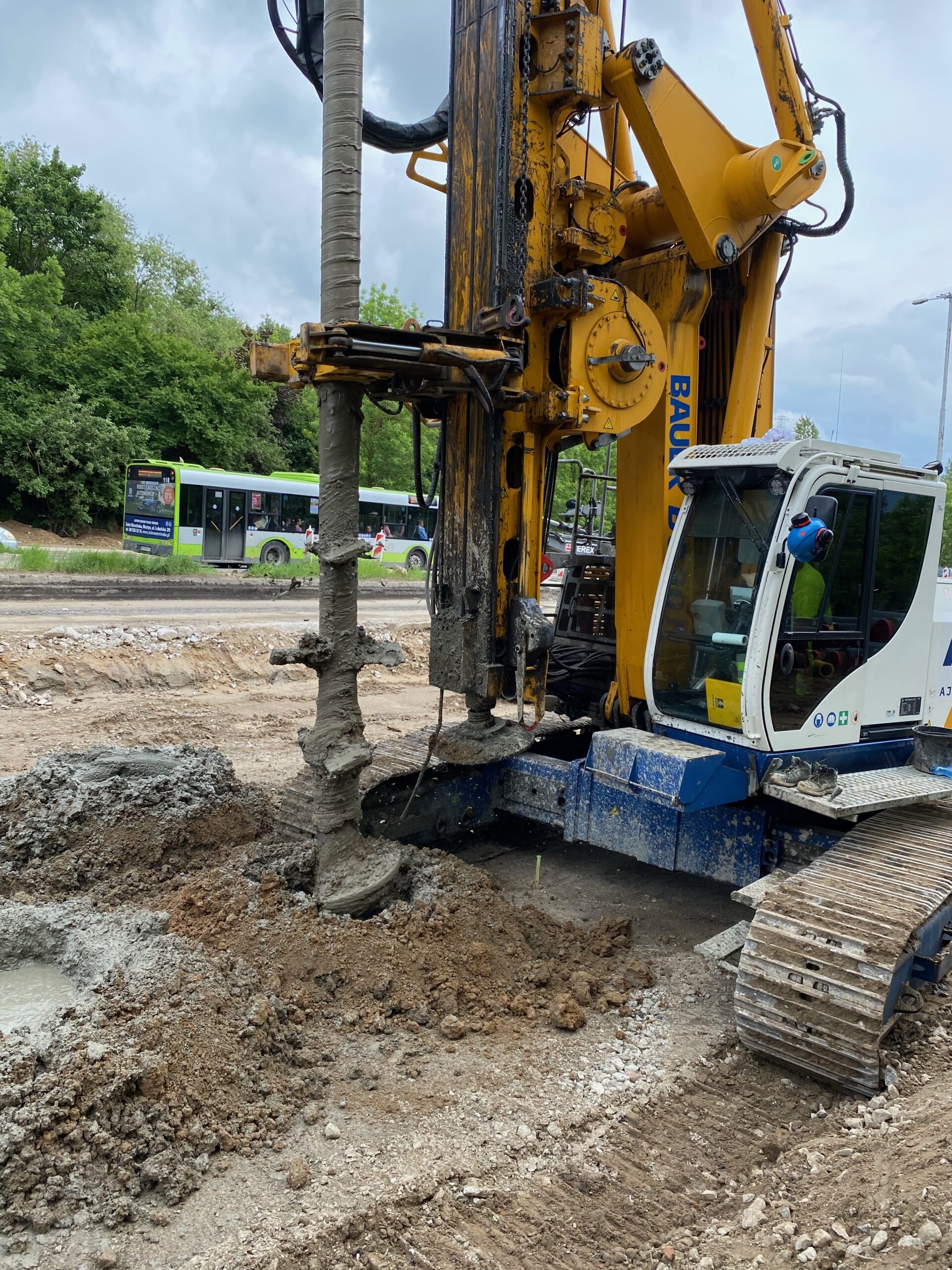

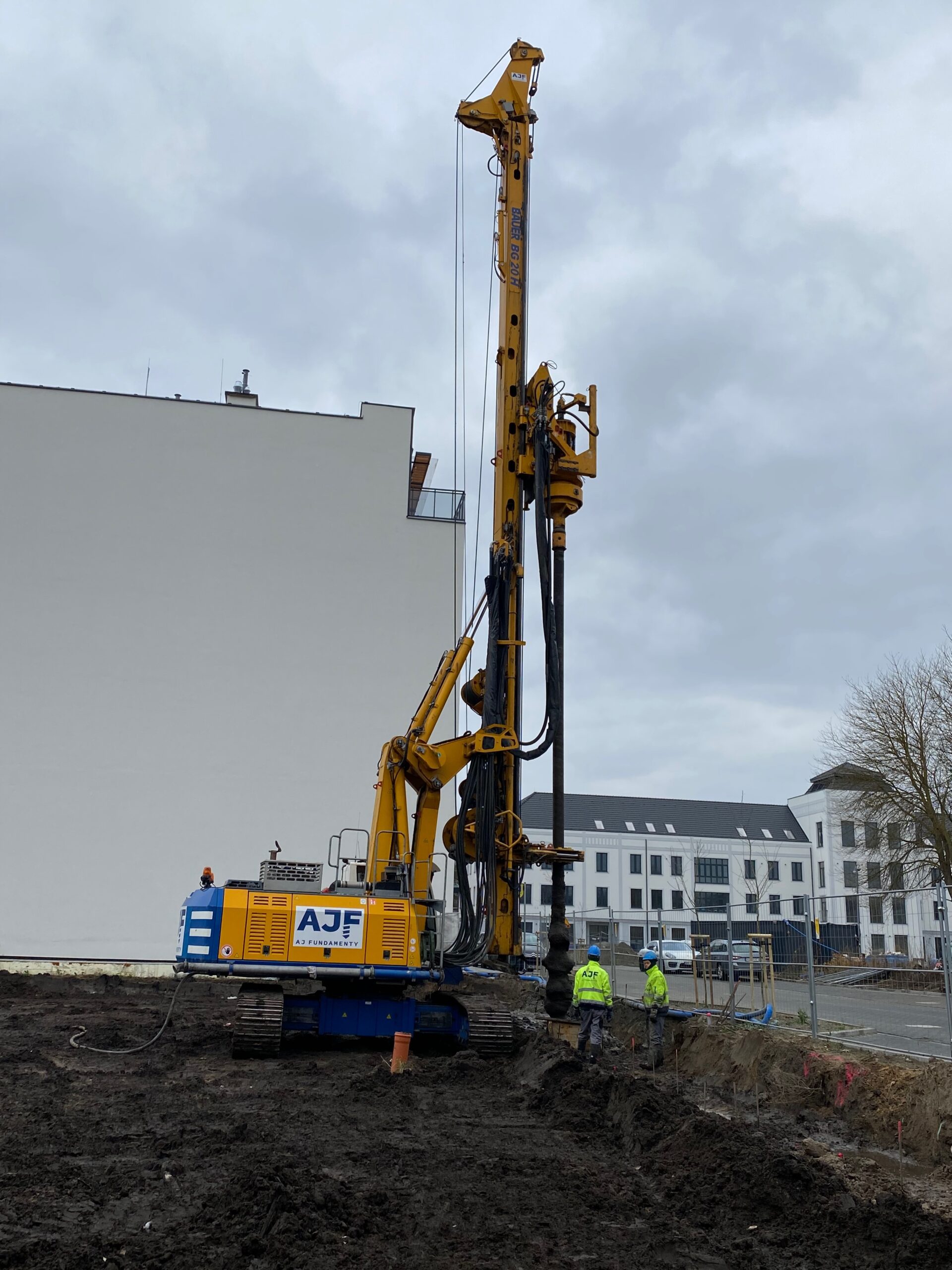

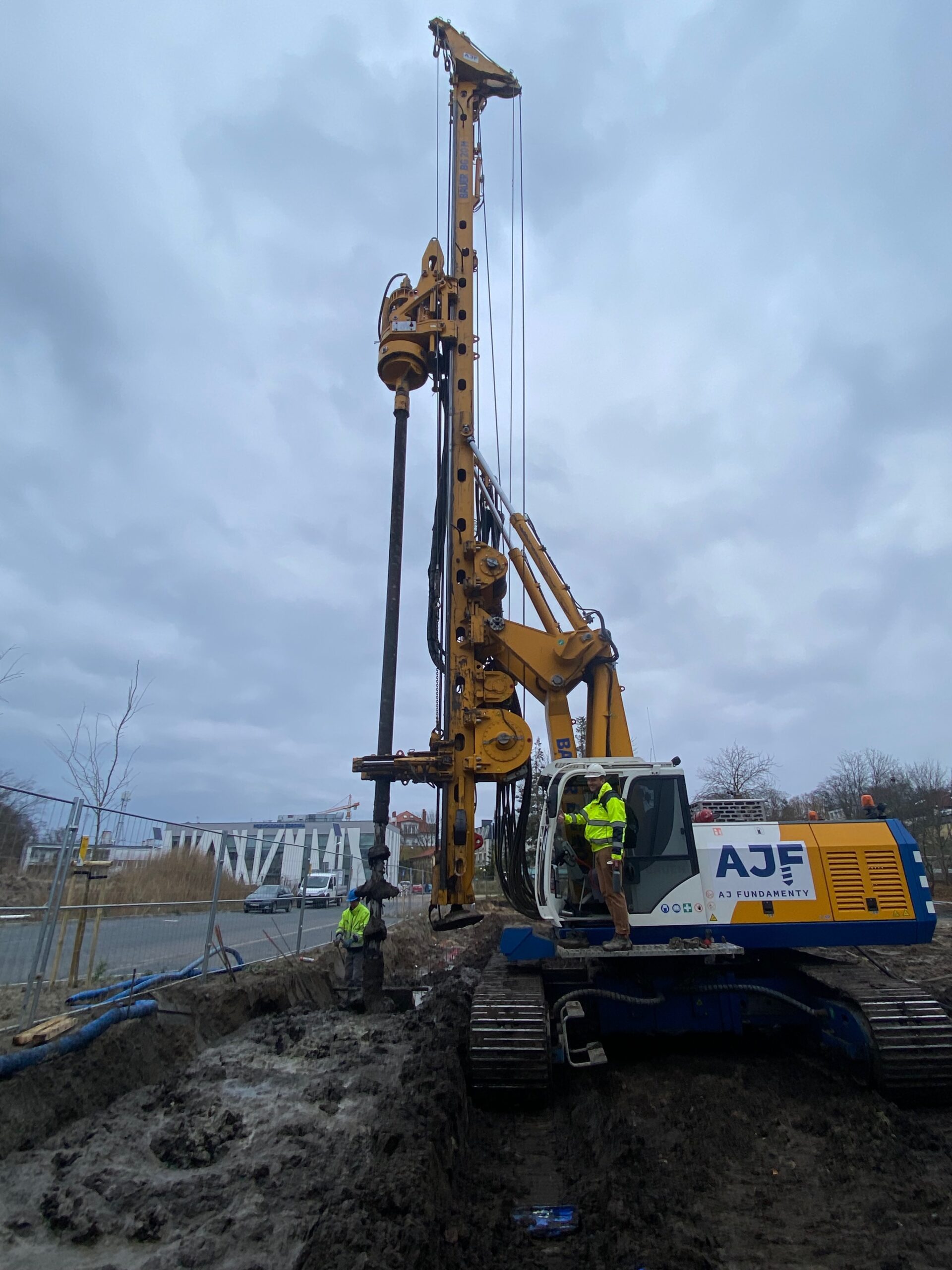

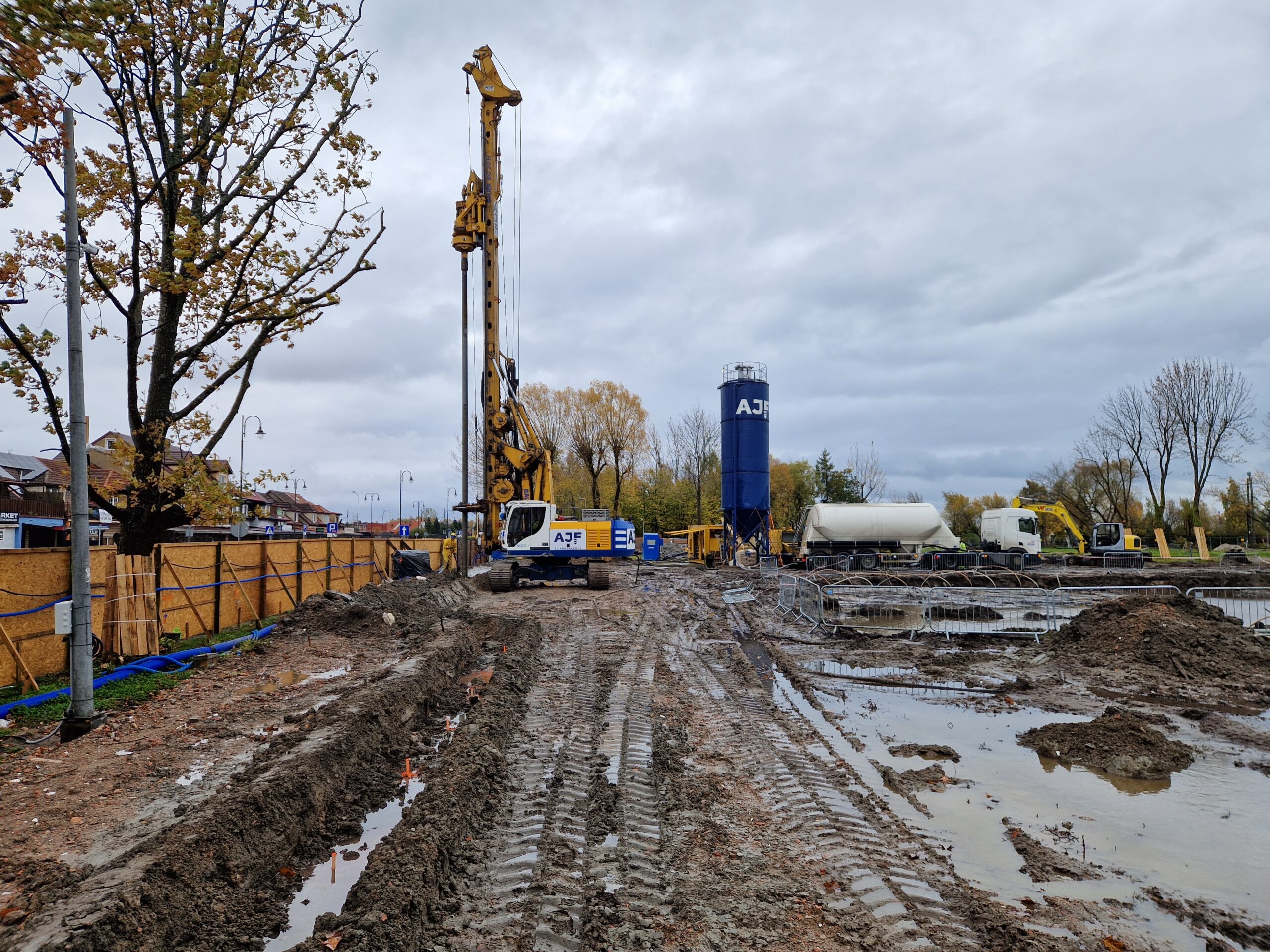

Proces mieszania gruntu odbywa się za pomocą wiertnicy na podwoziu gąsienicowym wyposażonej w zestaw żerdzi i specjalne mieszadło. Wykonanie kolumny polega na pogrążaniu w grunt mieszadła z jednoczesnym wtłaczaniem zaczynu cementowego za pomocą pompy iniekcyjnej. Średnicę kolumny tworzy mieszadło obrotowe, które wykonuje kilka cykli pogrążania i podnoszenia tworząc w ten sposób jednorodny trzon kolumny. Ilość cykli pogrążania zależy od rodzaju gruntu oraz wymaganej ilości wtłoczonego zaczynu cementowego. Dla poprawy szczelności stosuje się dodatki w postaci bentonitu. Zaczyn wytwarzany jest w stacji mieszania na budowie i ściśle kontrolowany pod względem jego parametrów technicznych oraz wydatku. Po wykonaniu świeżej kolumny można wprowadzić zbrojenie w postaci kosza lub kształtownika stalowego.
Najczęściej stosowane średnice kolumn DSM: 400, 600, 800 oraz 1000 mm.
Standardy jakości
Cały proces jest monitorowany przez system komputerowy zainstalowany na wiertnicy. Na bieżąco rejestrowane są parametry realizacyjne kolumny takie jak: pionowość, głębokość, ilość cykli pogrążania, ciśnienie zaczynu cementowego i jego wydatek.
Zastosowanie kolumn DSM:
- zabezpieczenie głębokich wykopów (palisady) w tym szczelne zabezpieczenie głębokich wykopów mające na celu odcięcie dopływu wody do wykopu,
- wykonanie przesłon przeciwfiltracyjnych w budownictwie hydrotechnicznym np. uszczelnienie wałów przeciwpowodziowych,
- wzmocnienie podłoża gruntowego nasypów w budownictwie drogowym i kolejowym,
- posadowienie obiektów inżynierskich w budownictwie komunikacyjnym tj. podpór mostowych,
- posadowienie fundamentów turbin wiatrowych,
- posadowienia budynków,
- posadowienie hal przemysłowych oraz obiektów budowlanych,
- zabezpieczenie osuwisk
Zalety kolumn DSM:
- możliwość stosowania w różnych warunkach gruntowych
- brak wibracji oraz wstrząsów w trakcie realizacji
- małe natężenie hałasu w trakcie realizacji
- znikoma ilość urobku
- wysoka wydajność
